MIG0624TEL :4 x 6 kA (4 通道输出)
MIG0648TEL :8 x 6 kA (8 通道输出)
适用标准:ITU-T K.20, K.21 (ITU-T K.44 )

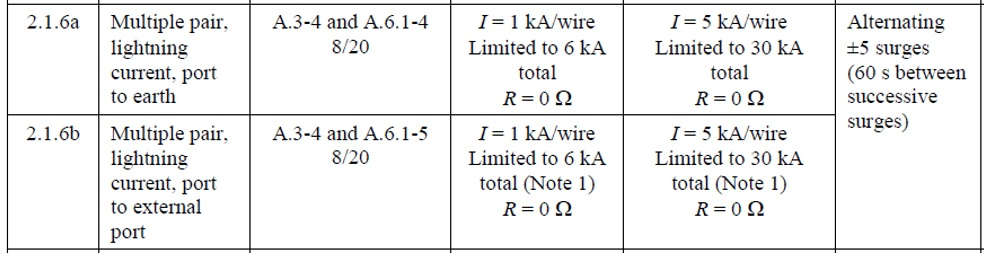

ITU K21 测试条件范例 :

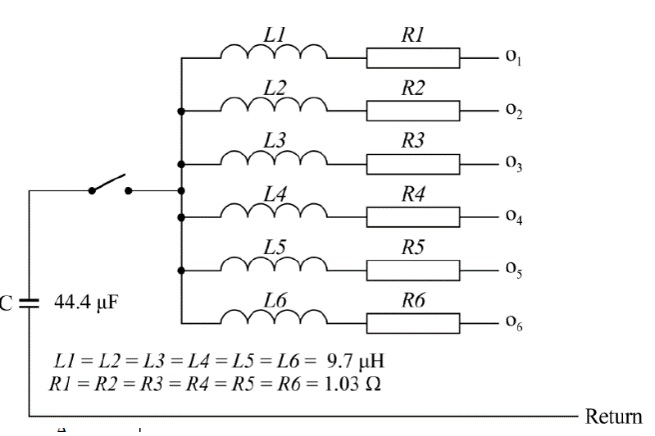

ITU K44 Figure A.3–4–6 输出的 8/20us电流雷波发生器,范例 :
| 8/20 µs(多通道) | MIG0624TEL | MIG0648TEL | |
| 输出通道数与电流 | 4 x 6 kA (4 通道输出) | 8x 6 kA (8 通道输出) | |
| 适用标准 | ITU-T K.20, K.21 (ITU-T K.44 ) | ||
| 脉冲电容 | 4 x 20 µF ± 10 % | 8x 20 µF ± 10 % | |
| 最大电压之能量 | 1500焦耳 | 3000焦耳 | |
| 源阻抗 | 1Ω/通道 | ||
| 设定电流(<0.02 Ω) | (4 x) 0.25 kA – 6 kA+ 10 % -5 % | (8 x) 0.25 kA – 6 kA+ 10 % -5 % | |
| 电流波形 | 8 µs/20 µs ± 20 % | ||
| 反向电流 | < 20 % | ||
| 脉冲重复率 | 1次/30s | ||
| 极性 | 正极,负极,交变 | ||
| 斜变参数 | 电流 | ||
| 开路电压波形 | <1 µs / 90 µs (近似) | ||
| 8/20 µs(单通道) | MIG0624TEL | MIG0648TEL | |
| 输出通道数与电流 | 24kA (单通道输出) | 48 kA (单通道输出) | |
| 适用标准 | ITU-T K.20, K.21 (ITU-T K.44 lightning gen.) | ||
| 脉冲电容 | 4 x 20 µF ± 10 % | 8 x 20 µF ± 10 % | |
| 最大电压之能量 | 1500 焦耳 | 3000 焦耳 | |
| 源阻抗 | 4 x 1Ω并联: 0.25Ω | 8 x 1Ω 并联: 0.125Ω | |
| 设定电流(<0.02 Ω) | 1 kA – 24 kA + 10 % -5 % | 1 kA – 48 kA + 10 % -5 % | |
| 电流波形 | 8 µs / 20 µs ± 20 % | ||
| 反向电流 | < 20 % | ||
| 脉冲重复率 | 1次/30s | ||
| 极性 | 正极,负极,交变 | ||
| 斜变参数 | 电流 | ||
| 开路电压波形 | <1 µs / 90 µs (近似) | ||
