AFX系列是高功率开关电源，可输出AC，DC和AC+ DC，功率范围从6kVA到60kVA，支持单相、分相和三相输出。AFX系列采用了最新的数字转换技术，15 kVA/kW的机柜仅4U（7”）高，功率密度在行业内是最高的。
主要设计重点是能源效率，便于安装，以及机架空间的最大功率。控制和操作功能提供了高程度的多功能应用且方便操作。应用范围从简单的手动控制频率转换到谐波抗扰度测试和复杂的瞬态仿真。
AFX系列通过数字化控制进行能量转换，高频脉宽调制，使设备安静、高效地运行。
。
电源规格
输出频率：
DC, 15 ~ 1,200 Hz. 满功率
输出模式:
AC, DC, AC+DC, DC+AC
输出相位：
单相、分相和三相
AC输出范围：
0 – 300 Vrms L-N / 0-520 Vrms L-L 恒功率模式
DC电压范围：
0 – 425 Vdc 恒功率模式
机械规格

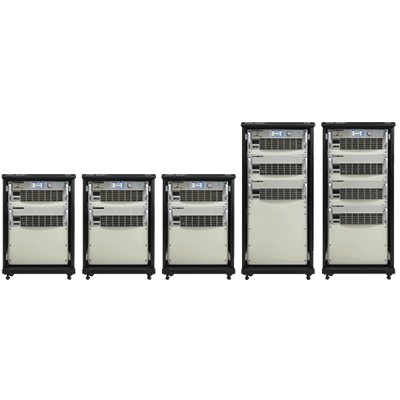

所有AFX系列电源的机框都是19英寸宽。15kVA以上的型号需要一台主机和一台或多台从机并联，从机不含控制器。3300AFX到3600AFX以机柜形式提供，保护所有内部输入和输出配线、接线端子和并机线。
装配：
标准机柜19英寸宽，可选配滑轨。
高：
参见型号表。
深：
从前面板到后面板约25英寸。
散热： 前面板进风后面板出风。自动控制风扇速度从而降低噪音并延长风扇寿命。节能睡眠模式降低了能量消耗并延长了产品寿命。
扩大交流电源到自动测试系统
系统集成
太平洋电源的智能电源可使工程师方便地通过行业标准软件自动进行测试。AFX系列提供标准的以太网/LAN连接，浏览器接口，LXI（LAN扩展）确保与其它LXI仪器和IVI（可互换虚拟仪器驱动程序）驱动的可操作性加快ATE测试程序的开发。
主要产品应用特点
主要功能特性
输出频率范围DC, 15 ~ 1,200 Hz
恒功率模式，单电压范围：300V L-N/520V L-L/425Vdc，操作范围广。
精确测量电压、电流、有效功率、视在功率、功率因数及峰值因数
可兼容UPC Studio
可通过前面板或指令选择1、2或3相输出。
可输出正弦波、方波、三角波、THD 和任意波形。
AC输入： 208-240V 或 380-480V 3 Phase ，有PFC模块。
99组程序带有针对稳态和动态应用的瞬态。
持续自我校准功能 (CSC)
CSC启用时，AC和DC模式下的电压精度为02%
功率范围：6 kVA~60 kVA
标配接口：兼容SCPI的RS-232, USB 和以太网接口。
可通过LXI协议，嵌入式Web服务器进行远程控制
IVI 设备驱动
通过CE (EMC/Safety) 和Nemko (Safety) 认证
99静态和动态暂态测试存储程序
持续自我校准（CSC）
精密电压编程 – 0.02％，与CSC从事AC和DC模式
从6千伏安功率水平60千伏安
标准RS-232，USB和以太网接口与SCPI兼容
LXI标准LAN /以太网嵌入式Web服务器
IVI仪器驱动程序
CE（EMC/安全）和Nemko可以（安全）标志
设计提供交流和直流电源的总量控制
AC和DC模式的控制
所有AFX系列电源都配备了一个数字化可编程控制器。
可通过前面板或总线控制输出模式、相位等。
所有操作功能都可通过前面板控制或通过RS-232、USB、LAN 接口进行远程控制。兼容IVI 设备驱动。
特别AFX系列操作特点
AFX系列特殊功能
持续自我校准
提供更高精度的交流输出电压。当启用时以电源内部电压表为参考，精度提高到±0.1%。
单一电压范围，恒功率输出
高低压范围无需切换，在低电压时可得到更高电流输出。
波形库
波形库可存储多达16个不同的波形，可作为稳态或暂态响应的一部分或在任何输出相位中作为暂态测试程序的一部分。存储位置为1的波形库是一个不可编辑的高解析度正弦波。存储位置2-16的波形库可以编辑且可以任意替换。
基于时间的瞬态
创建和执行在一个指定的时间段内的瞬态，修改任何或所有相位的输出波形，电压和频率。提供了一个输出触发器用于同步外部测试设备到实际瞬态。
基于周期的瞬态
创建和执行瞬态用以替代在任何或所有相位的波形的1-100个周期。被替代的波形可在波形库选择和/或修改。
