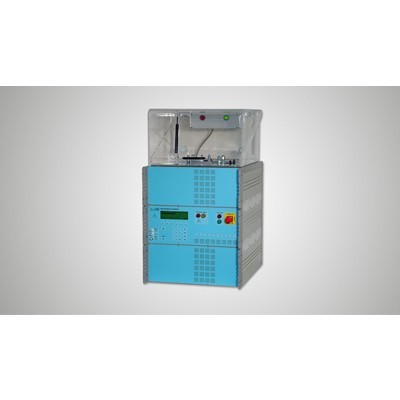

产品叙述：
标准: ITU-T K.12 GDT 组件测试
MIG0612T-K12 :8/20 µs x 12kA ,10/350 µs x 4.4 kA, 10/1000 µs x 4kA
MIG0624T-K12 :8/20 µs x 24kA ,10/350 µs x 8.8 kA, 10/1000 µs x 8kA
规格:
8/20 µs | MIG0612T-K12/12 kA | MIG0624T-K12/24kA |
标准 | ITU-T K.12 | |
脉冲电容 | 2x20µF±10% | 2x18µF±10% |
输出电流(<0.1Ω) | (2x)0.25kA–6kA,最大12kA | (2x)0.5kA–12kA,最大24kA |
电流波形 | 8µs/20µs±10% | |
反向电流 | <20% | |
脉冲重复率 | 1次/30s | |
极性 | 正极,负极,交变 | |
斜变参数 | 电流 | |
10/350 µs (<40/350 µs) | MIG0612T-K12 / 4.4 kA | MIG0624T-K12 /8.8kA |
标准 | ITU-T K.12 | |
脉冲电容 | 2x20µF±10% | 2x18µF±10% |
输出电流(<0.1 Ω) | (2x)0.1kA–2.2kA,最大4.4kA | (2x)0.2kA–4.4 kA,最大8.8kA |
电流波形(上升时间) | < 50 µs, 0 – 100 % | |
电流波形(半幅宽时间) | 350 µs ± 20 % | |
脉冲重复率 | 1 次/ 30 s | |
极性 | 正极 | |
斜变参数 | 电流 | |
10/1000 µs (低范围) | MIG0612T-K12 /120A | MIG0624T-K12 /240A |
标准 | ITU-T K.12 | |
脉冲电容 | 2x20µF±10% | 2x18µF±10% |
输出电流(<0.1Ω) | (2x)3A–60A,最大120A | (2x)5A–120A,最大240A |
电流波形(上升时间) | 10 µs,10–90% x 1.25±20 % | < 50 μs, 0 – 100 % |
电流波形(半幅宽时间) | 1000µs±20 % | 1000 μs ± 20 % |
脉冲重复率 | 1 次/ 30 s | |
极性 | 正极,负极 | |
斜变参数 | 电流 | |
10/1000 µs (100/1000 µs,高范围) | MIG0612T-K12/2kA | MIG0612T-K12/4kA | |
标准 | ITU-T K.12 | ||
脉冲电容 | 2 x 20 µF ± 10 % | 2 x 18 µF ± 10 % | |
输出电流(<0.1 Ω) | (2x)40A–1 kA,最大2kA | (2x)80A–2kA,最大4kA | |
电流波形(上升时间) | 100 µs, 10 – 90 % | ||
电流波形(半幅宽时间) | 1000 µs ± 20 % | ||
脉冲重复率 | 1次/30 s | ||
极性 | 正极 | ||
斜变参数 | 电流 | ||
