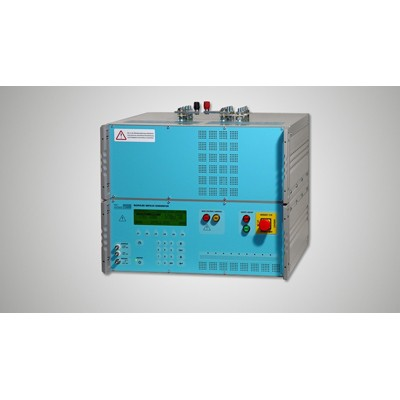

产品叙述：
8/20 µs 及10/1000µs 电流波发生器, 为输出电流 24kA机型
符合 IEC60060-1, IEC61643-1 标准
应用于变阻器(VDR),避雷器(arresters)的测试
突波保护组件(SPD)测试器特点：
半导体开关技术:
›› 无需维护,寿命长,正常运作开关寿命至少2年以上
›› 每次放电都有完美的脉冲波形,振幅值,及准确的相位同步
安全特性：
›› 高压输出端,均在安全保护盖内，并有互锁保护
规格：
8/20 µs 电流波规格
标准 | |
应用 | 变阻器(VDR),避雷器(arresters)的测试 |
脉冲电容 | 4 x 20 μF ± 10 % |
最大电压的能量 | 1500焦耳 |
输出阻抗 | 0.25 Ω ± 10 % |
电压波形 | 未定义 |
电流范围 | 250 A – 6 kA, 阻抗1 Ω ± 10 %, |
电流波形 | 8 μs ± 20 % / 20 μs ± 20 % |
脉冲重复率 | 最大重复率 1 次/ 30 sec |
极性 | 正极,负极, 正负交变 |
10/1000 µs 电流波规格
标准 | IEC60060-1, IEC61643-1 |
应用 | 变阻器(VDR),避雷器(arresters)的测试 |
脉冲电容 | 8 x 10 μF ± 10 % |
最大电压的能量 | 1500焦耳 |
输出阻抗 | 25 Ω ± 10 % |
电压波形 | 未定义 |
电流范围 | 5 A – 60 A, 阻抗100 Ω ± 10 %, |
电流波形 | 10 μs ± 20 % / 1000 μs ± 20 % |
脉冲重复率 | 最大重复率 1 次/ 30 sec |
极性 | 正极,负极, 正负交变 |
