产品叙述：

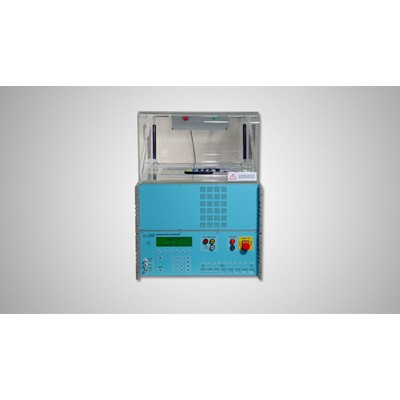

8/20us电流波发生器，输出电流 12kA机型
符合 UL 1449, UL 943 标准
应用于1000 V 以下的浪涌保护装置测试
浪涌保护装置(SPD)测试器特点：
半导体开关技术:
›› 无需维护，寿命长，正常运行开关寿命至少2年以上
›› 每次放电都有完美的脉冲波形，幅值，及准确的相位同步
安全特性：
›› 高压输出端均在安全保护盖内，并有互锁保护
›› CDN端接线也有保护罩，互锁功能可切断主电源和高压
CDN形式：
›› 内置CDN,
›› 同步角直接在主机上设定与控制
›› 不须再接同步及高压线路
规格：
MIG0612UL 8/20 µs 电流波发生器 | |
标准 | UL 1449, UL 943 |
应用 | 1000 V 以下的保护组件测试 |
脉冲电容 | 40 μF ± 10 % |
最大电压的能量 | 880 焦耳 |
输出阻抗 | 0.5 Ω ± 10 % |
可调整开路电压 | 250 V – 6.3 kV |
校正位准 | 500 V – 6 kV + 10 % / - 0 % |
电流范围 | 500 A – 12 kA + 10 % / - 0 % |
电流波形 | 8 μs ± 20 % / 20 μs ± 20 % |
脉冲重复率 | 最大重复率 1 次/ 30 sec |
极性 | 正极,负极, 正负交变 |
MIG0612UL 内建CDN | |
CDN 型式 | 手动,单相 |
EUT 电源输入 | AC 480V L-N, 280 V L/N-PE, 16 A |
EUT 电源 | 最大280 V ac ,在 “low” 与地之间 |
内部 CDN 频率范围 | 50 Hz, 60 Hz |
耦合 | 2 Ω : L-L, L-N, L-PE |
去耦合 | 符合IEC61000-4-5 |
